引言

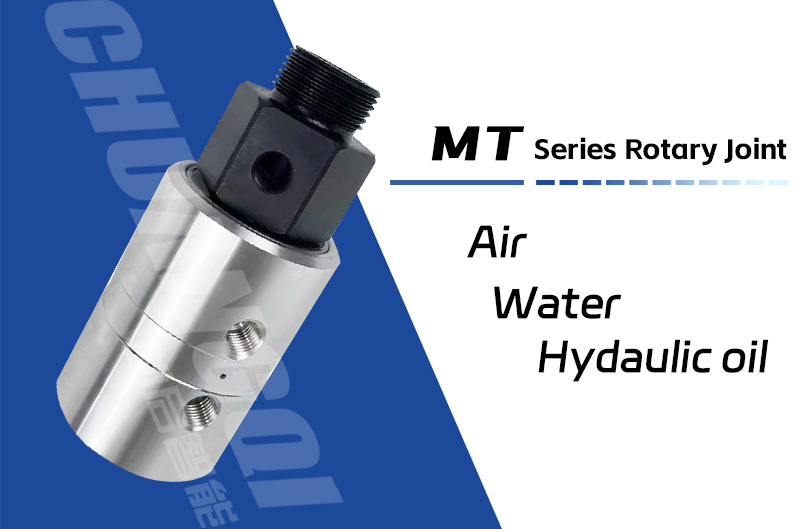

液壓旋轉接頭是一種重要的流體傳輸組件，廣泛應用于需要相對轉動部件間傳遞介質的場合。它們確保了在旋轉過程中流體（如油、水或空氣）的連續流動而不發生泄漏。本文將詳細介紹單通路、雙通路以及多通路液壓旋轉接頭的技術參數、密封結構及其典型應用工況。
一、基本概念
- 定義：液壓旋轉接頭是一種能夠?qū)崿F(xiàn)旋轉運動中液體或氣體介質傳輸?shù)难b置。
- 功能：通過精密設計的密封系統保證流體從靜止部分向旋轉部分平穩過渡，同時保持良好的密封性能以防止泄漏。
- 分類：依據通道數量不同可分為單通路、雙通路及多通路三種類型。
二、技術參數
1. 工作壓力：一般情況下，標準型號可承受的工作壓力范圍為0~35MPa之間。
2. 轉速限制：根據具體型號而定，常見產品最高允許轉速可達6000RPM。
3. 溫度適應性：適用于-40°C至+200°C的工作環境。
4. 流量能力：取決于內部通道尺寸大小，通常用L/min表示。
5. 材質選擇：包括但不限于不銹鋼、黃銅等耐腐蝕材料。
三、密封結構
- 動態密封件：采用高性能橡膠圈或其他彈性材料制成，用于封閉旋轉軸與殼體之間的間隙。
- 靜態密封件：設置于非移動部位，如端蓋與外殼連接處，使用O型圈來增強整體密封效果。
- 特殊處理：對于極端條件下工作的設備，還會采取鍍層保護措施或者選用更高級別的特種密封材料。
四、不同類型介紹
單通路液壓旋轉接頭
- 特點：只有一個進出油口，結構簡單緊湊。
- 應用場景：適合只需要單一方向供油/回油的應用，例如某些小型機械設備中的潤滑系統。
雙通路液壓旋轉接頭
- 特點：擁有兩個獨立但并行工作的油路，可以分別控制進油和出油。
- 優點：相比單通道設計增加了靈活性，適用于更為復雜的控制系統。
- 實例應用：工業機器人關節驅動器、重型機械臂等。
多通路液壓旋轉接頭
- 特點：具備三個及以上獨立通道，每個通道均可單獨調節流量。
- 優勢：極大提高了系統的集成度和工作效率。
- 典型案例：風力發電機偏航系統、海洋平臺鉆井設備等大型復雜裝置。
五、應用實例
- 工程機械：挖掘機、起重機等重載荷作業環境下，要求旋轉接頭具有高承壓能力和長壽命。
- 能源行業：石油鉆探平臺、天然氣輸送管線等領域需考慮抗腐蝕性和低溫性能。
- 食品加工：對于衛生條件要求嚴格的生產線，則強調易清潔且無污染的設計理念。
- 航空航天：飛機起落架收放機構、衛星天線調整裝置等高端領域則更加注重輕量化與可靠性。
