金屬軟管

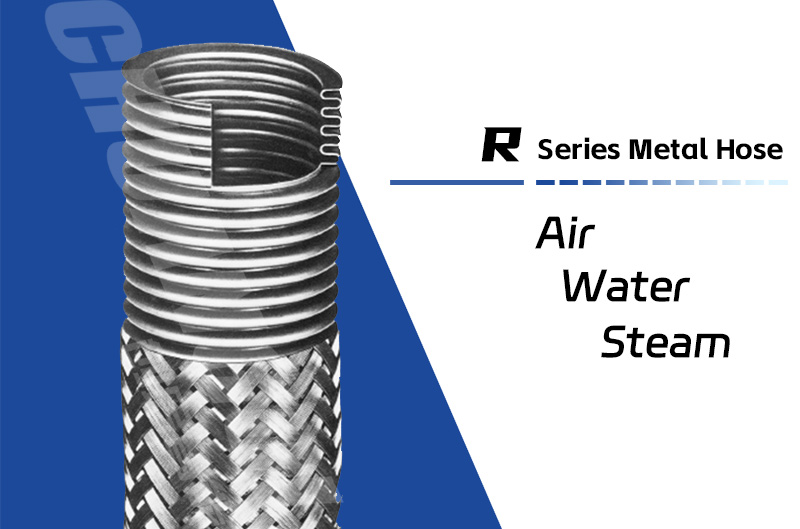

R型金屬軟管

發表時間：2023-10-07 14:34:52 | 點擊率：130

產品特點

PRODCUT FEATUREA

* 耐高溫抗老化
選用上海寶鋼鋼帶具有承受-196℃～420℃高溫的能力，而且抗老化效果明顯。
* 抗壓防爆拉扭拉
10股加粗鋼帶，可選SUS304、SUS316L不銹鋼編織網套。
* 波紋排列緊密
套內波紋排列緊密，波間距密集壁厚，能夠有效吸收金屬軟管振動的應力。
*100%全檢出廠
嚴格恪守100%全檢每條金屬軟管，逐條通過氣、液檢驗、測壓、試驗。
* 多種型式連接方式
平口、喇叭口、球口、外絲、衛生快裝、公頭、母頭、內絲彎頭和法蘭等多種連接方式和16種連接型式可選。

技術參數

PATMETERS

公稱通徑DN（mm）	公稱壓力PN（Mpa）
6	0.6～25Mpa
8
10
（12）
15
（18）	0.6～20Mpa
20	0.6～20Mpa
25	0.6～15Mpa
32	0.6～10Mpa
40	0.6～10Mpa
50	0.6～6.3Mpa
65	0.6～6.3Mpa
80	0.6～5.0Mpa
100	0.6～4.0Mpa
125
150
（175）	0.6～2.5Mpa
200
250
300	0.6~2.0Mpa
350	0.6~1.6Mpa
400
450
500
600	0.6~1.0Mpa
注：金屬軟管高溫下的工作壓力按下列公式計算：Po=PxK P：公稱壓力：Mpa K：溫度修正系數（請移至本網站技術文章查閱相關溫度修正系數）

規格型號

Specifications and models

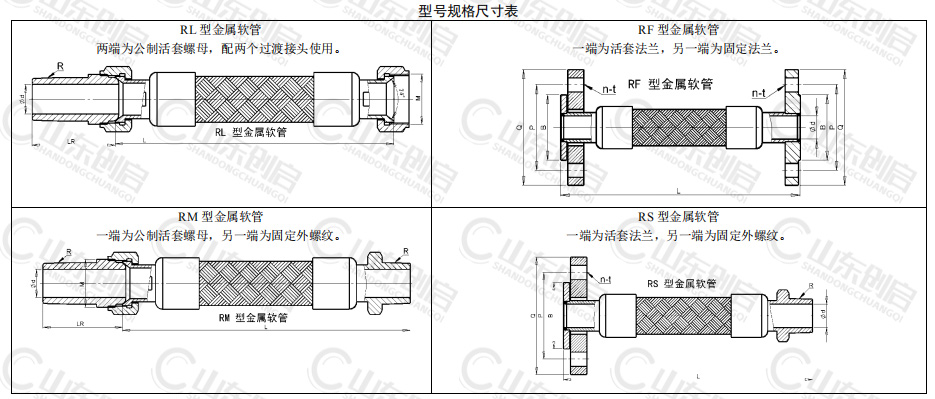

R型金屬軟管型號規格表
公稱通徑	軟管規格	軟管長度	實際通徑	公稱螺紋	英制錐管螺紋	法蘭尺寸					連接長度	工作壓強	推薦軟管長度
DN		L	d	M	R	n	t	B	P	Q	LR	P	L
mm	mm	mm	mm	mm	in		mm	mm	mm	mm	mm	Mpa	mm
6	6X500	500	4	M14X1.5	R1/8						45	2.5	150
8	8X500	500	6	M16X1.5	R1/4						46	2.5
10	10X500	500	8	M18X1.5	R3/8	4	14	41	60	90	46	2.5	250
12	12X500	500	10	M20X1.5	R3/8	4	14	42	65	95	46	1.6	250
16	16X500	500	13	M27X1.5	R1/2	4	14	56	75	105	55	1.6	250
20	20X500	500	18	M33X2	R3/4	4	14	56	75	105	62	1.6	300
25	25X500	500	23	M39X2	R1	4	14	65	85	115	63	1.6	380
32	32X500	500	28	M48X2	R1-1/4	4	18	76	100	140	67	1.6	450
40	40X500	500	35	M58X2	R1-1/2	4	18	84	110	150	70	1.6	450
50	50X500	500	43	M68X2	R2	4	18	99	125	165	78	1.6	530
65	65X600	600	60		R2-1/2	4	18	118	145	180		1.6	610
80	80X700	700	70		R3	8	18	132	160			1.6	690
100	100X700	700	94		R4	8	18	156	180	220		1.6	710
125	125X800	800	120		R5	8	18	184	210	250		1.6	760
150	150X900	900	140		R6	8	18	211	240	285		1.6	840
200	200X900	900	190			12	18	266	295	340		1.6	910
