用于導熱油介質旋轉接頭

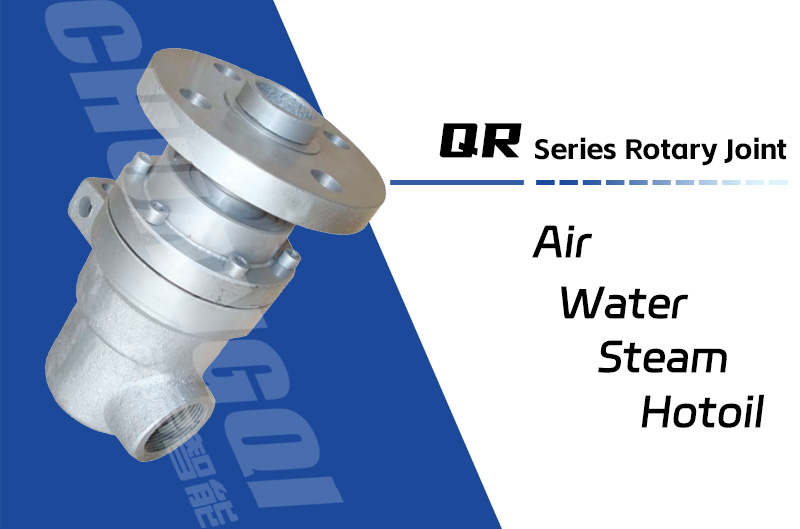

QR型旋轉接頭
發表時間:2023-08-07 17:00:36  |  點擊率:440
產品特點
PRODCUT FEATUREA
單/雙通道設計
精密鑄造球磨碳鋼殼體
雙球面密封結構,結構簡單
碳石墨密封環,耐高溫性能好
免維護石墨無油軸承雙支撐,具有自潤滑性耐高溫彈簧的應有,有效保證高溫工況的補償力

可選配項目:

日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
技術參數
PATMETERS
介質 熱水 最大使用壓力:DN15~65230 PSI18 bar
介質 蒸汽 最大使用壓力:
15~65750 PSI50 bar
介質 熱油 最大使用壓力:
15~65290 PSI20 bar
最大真空度:
15~652 Hg7 kPa
最高使用速度(轉子):




DN15~20750 RPM750 min-1


25500 RPM500 min-1


32~40300 RPM300 min-1


50200 RPM200 min-1


65100 RPM100 min-1
最高使用溫度:320℃>320℃ 請咨詢創啟旋轉接頭
內部結構
INTERNAL STRUCTURE

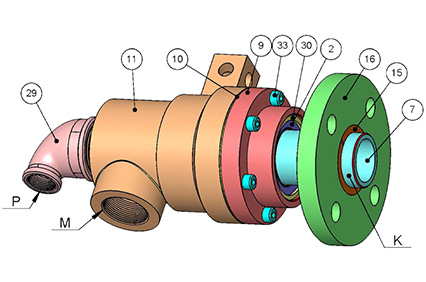

1.石墨球面密封環(球面環),2.無油軸承(石墨圓柱環,簡稱圓柱環),5.彈簧,7.外管(K),8.內管(用戶自備),9.底蓋,10.墊圈,11.殼體, 29.彎頭,33.螺栓, 79.內管用鎖緊螺母(用戶自備)。

K——外管代號,M——管路接口代號,P——管路接口代號, S——內管代號,O——止轉孔代號。

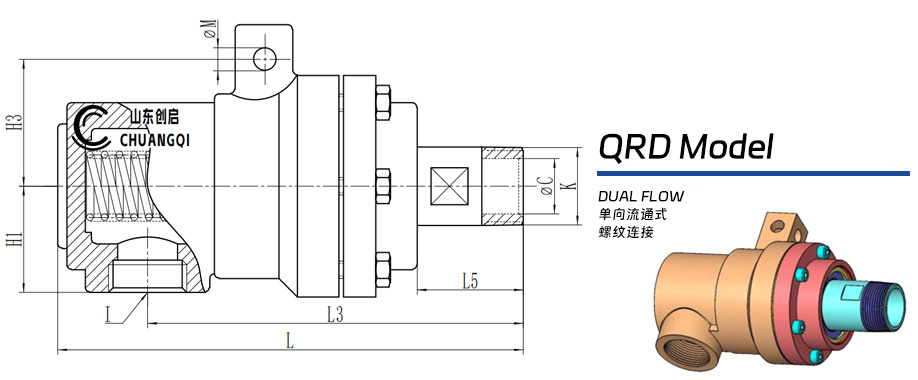

QRD型旋轉接頭 - 單向流通式 - 螺紋連接
DNModelKICLL3L5H1H3M
20QRD20R?Rc??18182152404655?10
25QRD25R1Rc1?23202158485060?10
32QRD32R1?Rc1??32224190506072?14
40QRD40R1?Rc1??38252196656576?14
50QRD50R2Rc2?48285245687588?14

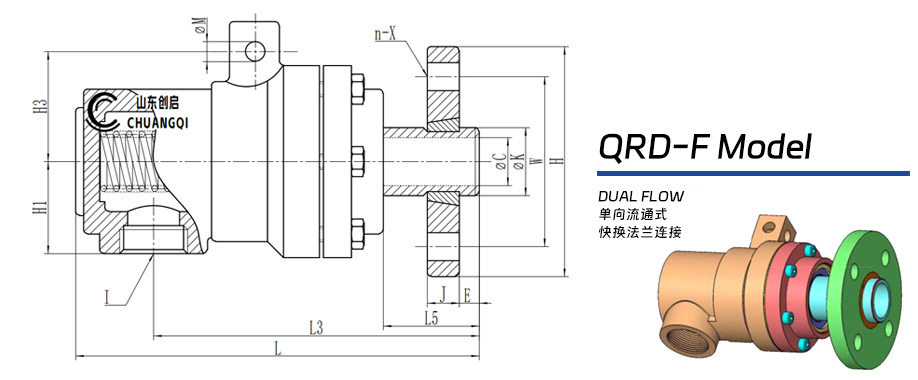

QRD-F型旋轉接頭 - 單向流通式 - 快換法蘭連接
DNModelKICLL3L5H1H2MHWJEn-X
20QRD-F20?30Rc??18182152404655?10105751684-?14
25QRD-F25?35Rc1?23202158485060?101158516104-?14
32QRD-F32?45Rc1??32224190506072?1414010018124-?18
40QRD-F40?50Rc1??38252196656576?1415011018124-?18
50QRD-F50?60Rc2?48285245687588?1416512520154-?18

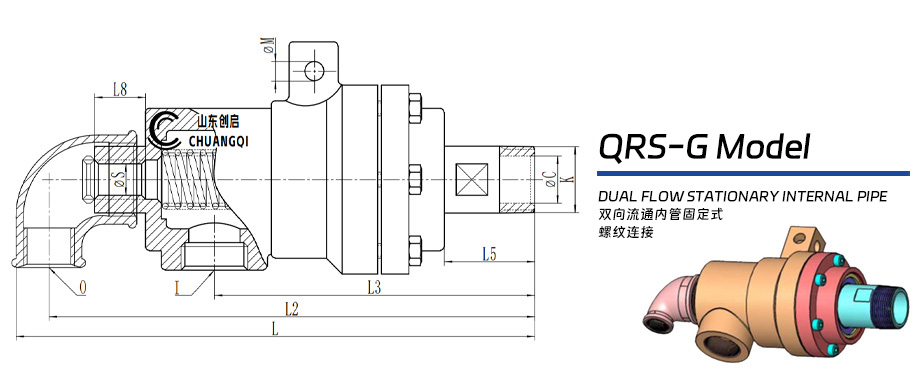

QRS-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接
DNModelKIOSCLL2L3L5L8M
20QRS-G20-08R?Rc?Rc?G??182352201524034?10
25QRS-G25-10R1Rc?Rc?G??232542391584834?10
32QRD-G32-15R1?Rc1Rc?G??322762641905045?14
40QRS-G40-20R1?Rc11?Rc?G??383122951966545?14
50QRS-G50-25R2Rc1?Rc1G1?483543212456855?14

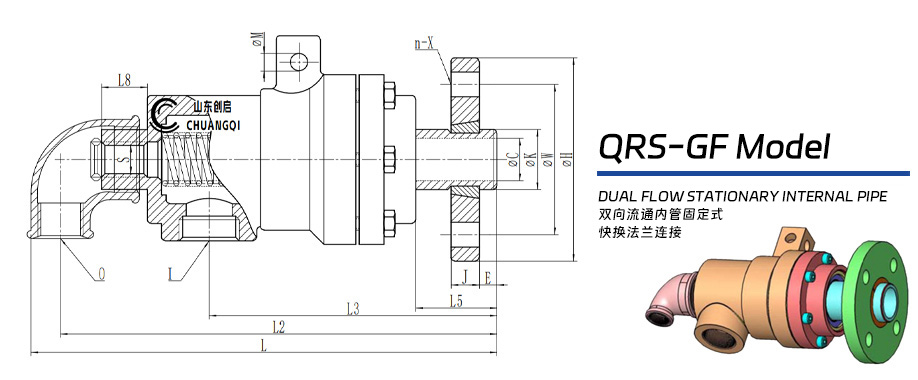

QRS-GF型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接
DNModelKIOSCLL2L3L5L8MHWJEn-X
20QRS-GF20-08?30Rc?Rc?G??182352201524034?10105751684-?14
25QRS-GF25-10?35Rc?Rc?G??232542391584834?101158516104-?14
32QRS-GF32-15?45Rc1Rc?G??322762641905045?1414010018124-?18
40QRS-GF40-20?50Rc11?Rc?G??383122951966545?1415011018124-?18
50QRS-GF50-25?60Rc1?Rc1G1?483543212456855?1416512520154-?18
QRS-X型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接
DNModelKIOSCLL2L3L5L8M
20QRS-X20-08R?Rc?Rc??12?182352201524034?10
25QRS-X25-10R1Rc?Rc??16?232542391584834?10
32QRD-X32-15R1?Rc1Rc??19?322762641905045?14
40QRS-X40-20R1?Rc11?Rc??25?383122951966545?14
50QRS-X50-25R2Rc1?Rc1?31?483543212456855?14

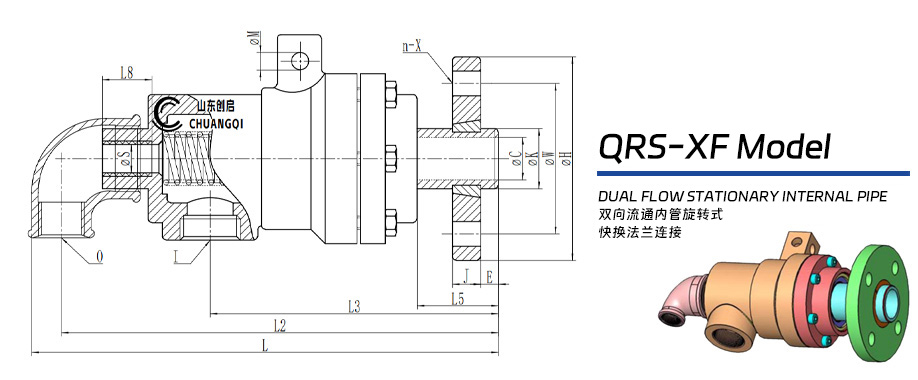

QRS-X型旋轉接頭 - 雙向流通內QRS-XF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接
DNModelKIOSCLL2L3L5L8MHWJEn-X
20QRS-XF20-08?30Rc?Rc??12?182352201524034?10105751684-?14
25QRS-XF25-10?35Rc?Rc??16?232542391584834?101158516104-?14
32QRS-XF32-15?45Rc1Rc??19?322762641905045?1414010018124-?18
40QRS-GF40-20?50Rc11?Rc??25?383122951966545?1415011018124-?18
50QRS-GF50-25?60Rc1?Rc1?31?483543212456855?1416512520154-?18

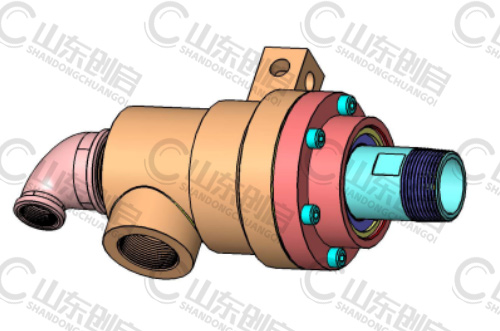

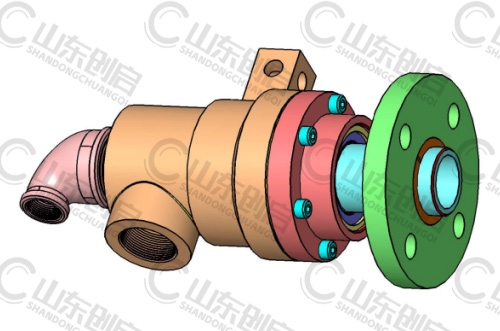

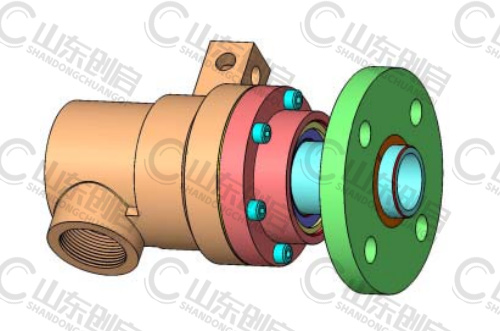

QR型旋轉接頭三維立體圖

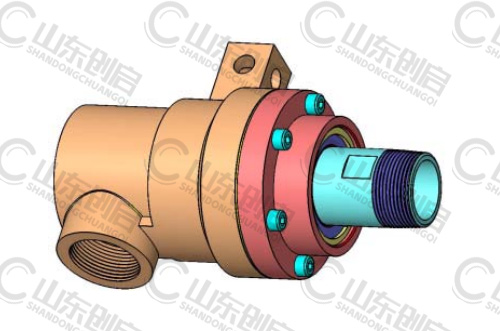

QRD型旋轉接頭
QRD型旋轉接頭
QRD-F型旋轉接頭
QRD-F型旋轉接頭

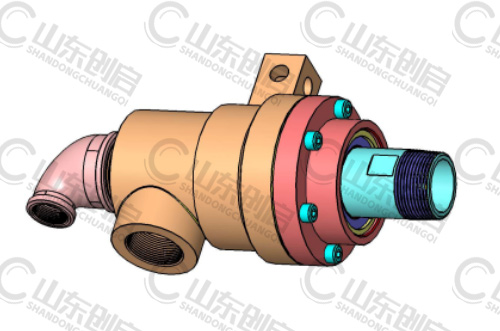

QRS-G型旋轉接頭
QRS-G型旋轉接頭
QRS-GF型旋轉接頭
QRS-GF型旋轉接頭
QRS-X型旋轉接頭
QRS-X型旋轉接頭

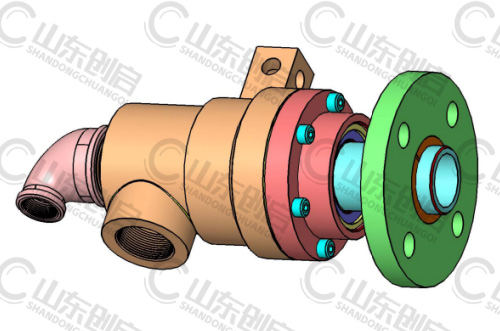

QRS-XF型旋轉接頭
QRS-XF型旋轉接頭
