用于水介質旋轉接頭

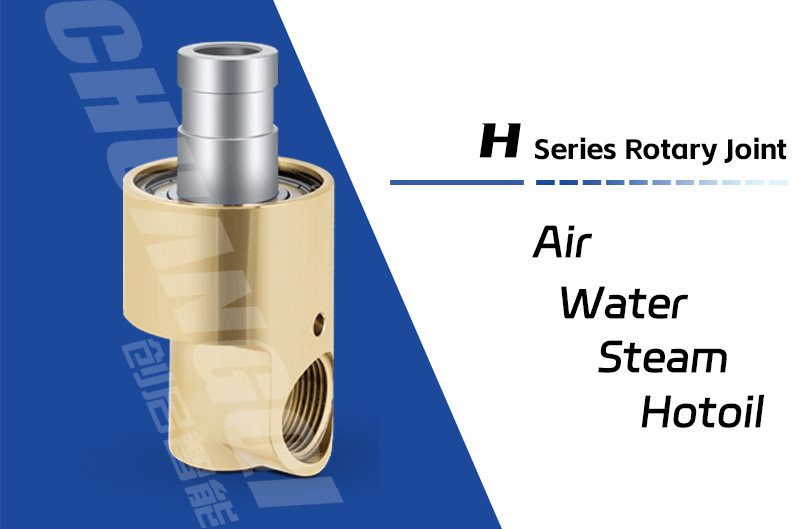

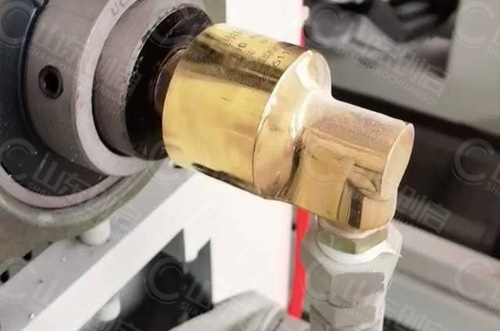

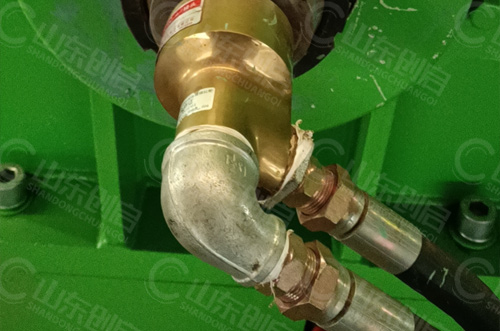

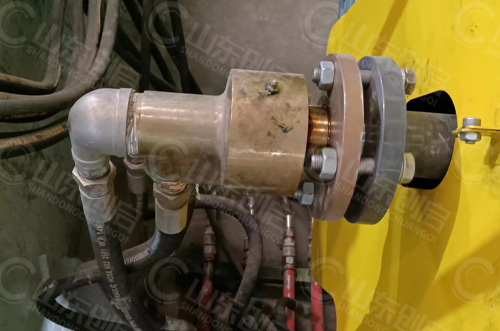

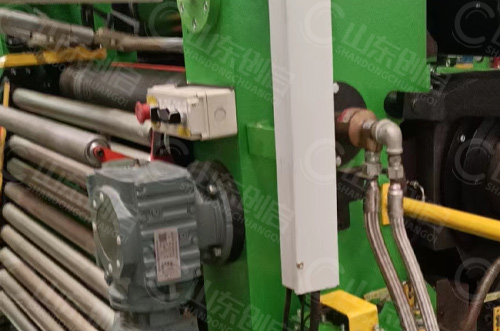

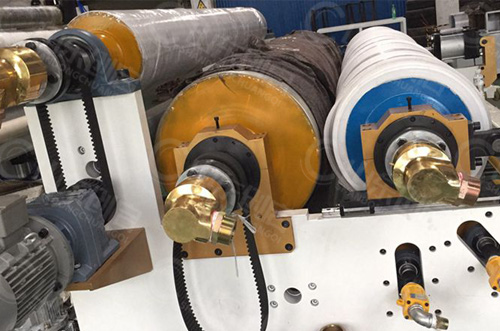

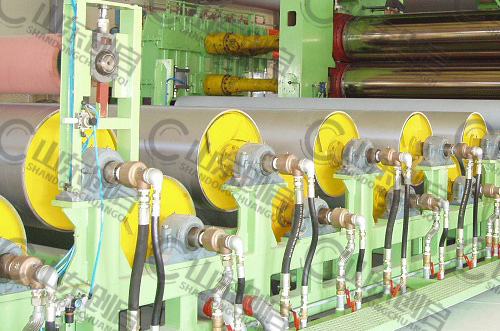

H型旋轉接頭

發表時間：2022-09-29 17:23:33 | 點擊率：571

產品特點

PRODCUT FEATUREA

單通道設計
鍛造銅合金殼體；
低額定扭矩設計；
平衡機械密封結構設計；
不銹鋼轉軸，鍛造銅殼體耐腐蝕；
不銹鋼淬火密封端面和碳石墨密封環；
兩只寬大的深溝球軸承支撐，轉動平穩；
殼體設有觀察孔，可觀察泄漏情況及磨損情況；
密封組合:
標準型：不銹鋼/高密度碳石墨密封環
高溫型：不銹鋼/浸銻碳石墨密封環
高速型：不銹鋼/碳化硅密封環（陶瓷）
耐磨型：不銹鋼/碳化鎢密封環（硬質合金）

技術參數

PATMETERS

介質熱水最大使用壓力：	DN	6~100	230 PSI	18 bar
介質蒸汽最大使用壓力：		6~100	750 PSI	50 bar
介質熱油最大使用壓力：		6~100	200 PSI	14 bar
最大真空度：		6~100	2 Hg	7 kPa
最高使用速度（轉子）：
	DN	6~10	3000 RPM	3000 min-1
		15	2500 RPM	2500 min-1
		20~25	1500 RPM	1500 min-1
		32~40	750 RPM	750 min-1
		50	400 RPM	400 min-1
最高使用溫度：	120℃		＞120℃ 請咨詢創啟旋轉接頭

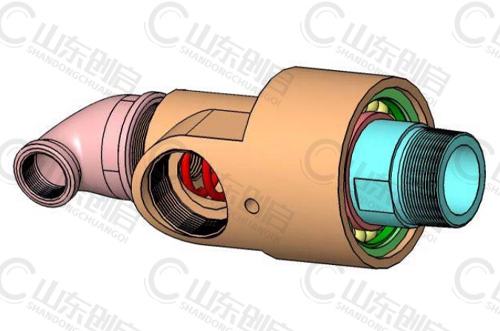

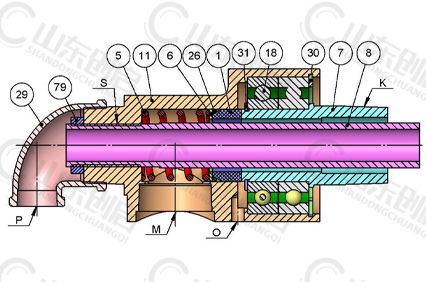

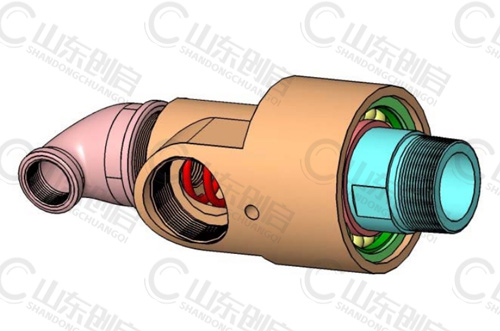

內部結構

INTERNAL STRUCTURE

H型旋轉接頭零件名稱：

1.石墨密封環，5.彈簧，6.彈簧墊，7.外管（K），8.內管（用戶自備），11.殼體，18.球軸承，26. ○形圈， 29.彎頭，30.孔用擋圈，31.軸用擋圈，79.內管用鎖緊螺母（用戶自備）。

K—外管代號，M—管路接口代號,P—管路接口代號, S—內管代號，O—止轉孔代號(流通介質泄露觀察孔，簡稱：觀察孔)。

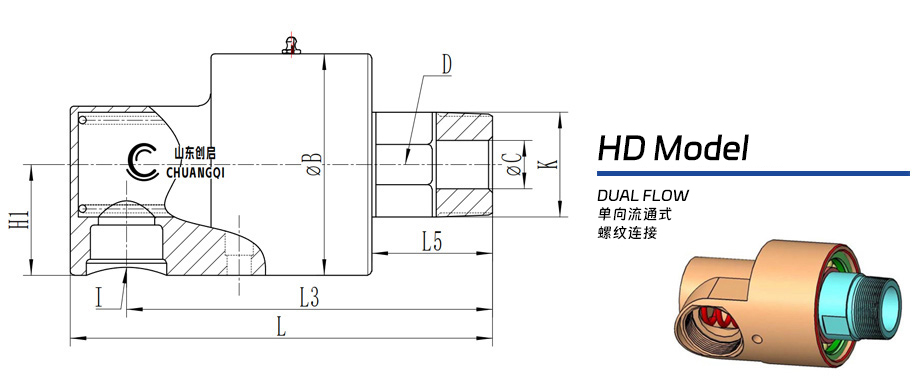

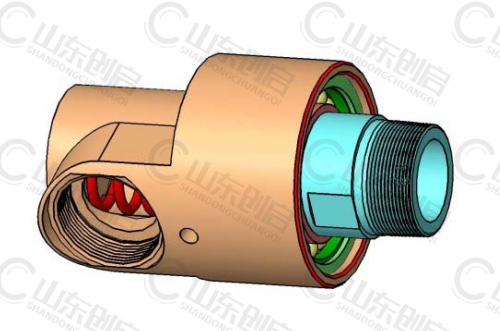

HD型旋轉接頭單向流通式螺紋連接
DN	Model	K	I	L	L3	L5	H1	B	C	D
06A	HD-06A	R?-RH/LH	Rc?	100	86	25	25	Φ55	Φ5	11
08A	HD-08A	R?-RH/LH	Rc?	100	86	25	25	Φ55	Φ6	11
10A	HD-10A	R?-RH/LH	Rc?	105	91	30	25	Φ55	Φ9	21
15A	HD-15A	R?-RH/LH	Rc?	105	91	30	25	Φ55	Φ12	21
20A	HD-20A	R?-RH/LH	Rc?	116	96	32	27	Φ62	Φ16	24
25A	HD-25A	R1-RH/LH	Rc1	126	105	32	32	Φ74	Φ20	30
32A	HD-32A	R1?-RH/LH	Rc1?	156	129	42	38	Φ90	Φ30	38
40A	HD-40A	R1?-RH/LH	Rc1?	162	132	42	41	Φ95	Φ35	44
50A	HD-50A	R2-RH/LH	Rc2	221	183	61	51	Φ122	Φ48	55
65A	HD-65A	R2?-RH/LH	Rc2?	251	206	68	68	Φ156	Φ62	75
80A	HD-80A	R3-RH/LH	Rc3	281	229	80	81	Φ158	Φ75	/
90A	HD-90A	R3?-RH/LH	Rc3	281	229	80	81	Φ158	Φ78	/
100A	HD-100A	R4-RH/LH	Rc4	405	335	90	110	Φ220	Φ98	/

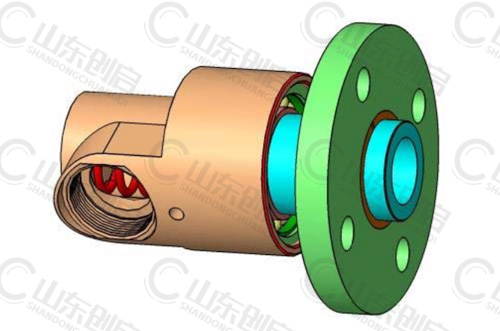

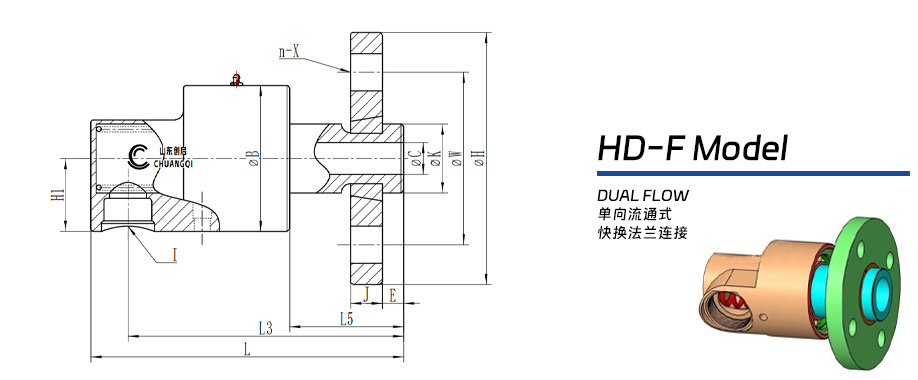

HD-F型旋轉接頭單向流通式 - 半分環快換法蘭連接
DN	Model	k	I	L	L3	L5	H1	B	C
15A	HD-F15A	Φ26	Rc?	171	104	43	25	Φ55	Φ12
20A	HD-F20A	Φ32	Rc?	188	113	48	28	Φ62	Φ16
25A	HD-F25A	Φ36	Rc?	194	119	49	35	Φ74	Φ20
32A	HD-F32A	Φ46	Rc1?	234	143	56	38	Φ90	Φ30
40A	HD-F40A	Φ52	Rc1?	252	149	59	41	Φ95	Φ35
50A	HD-F50A	Φ60	Rc1?	317	189	67	51	Φ122	Φ48
65A	HD-F65A	Φ75	Rc2	378	215	76	68	Φ156	Φ60
80A	HD-F80A	Φ90	Rc2?	422	239	90	81	Φ158	Φ75
90A	HD-F90A	Φ100	Rc2?	422	239	90	81	Φ158	Φ78
快換法蘭尺寸請移至本頁面底部查看!

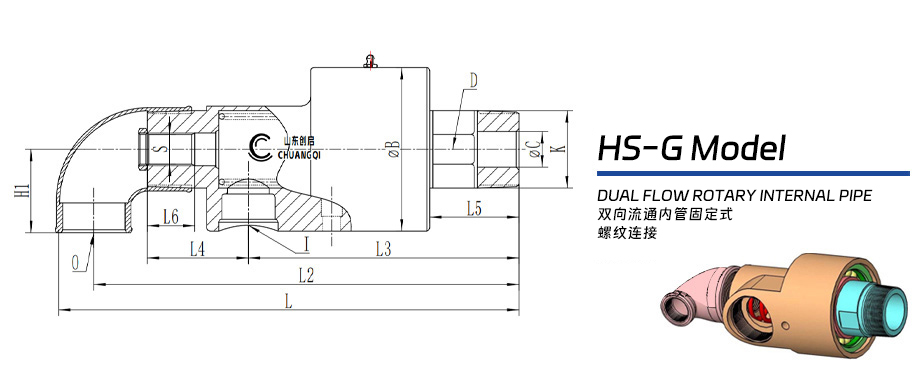

HS-G型旋轉接頭雙向流通內管固定式螺紋連接
DN	Model	k	I	O	S	L	L2	L3	L4	L5	L6	H1	B	C	D
15A	HS-G15-6-RH/LH	R?	Rc?	Rc?	G?-RH/LH	158	143	91	35	30	28	28	Φ55	Φ12	21
20A	HS-G20-8-RH/LH	R?	Rc?	Rc?	G?-RH/LH	172	158	97	37	32	31	31	Φ62	Φ16	24
25A	HS-G25-10-RH/LH	R1	Rc?	Rc?	G?-RH/LH	177	162	102	45	32	33	33	Φ74	Φ20	30
32A	HS-G32-15-RH/LH	R1?	Rc1?	Rc?	G?-RH/LH	220	203	129	53	42	35	35	Φ90	Φ30	38
40A	HS-G40-20-RH/LH	R1?	Rc1?	Rc?	G?-RH/LH	235	218	132	55	42	38	38	Φ95	Φ35	44
50A	HS-G50-25-RH/LH	R2	Rc1?	Rc1	G1-RH/LH	311	290	183	70	61	44	44	Φ122	Φ48	55
65A	HS-G65-32-RH/LH	R2?	Rc2	Rc1?	G1?-RH/LH	370	345	207	82	68	52	52	Φ156	Φ60	75
80A	HS-G80-50-RH/LH	R3	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	Φ158	Φ75	/
90A	HS-G90-50-RH/LH	R3?	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	Φ158	Φ78	/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

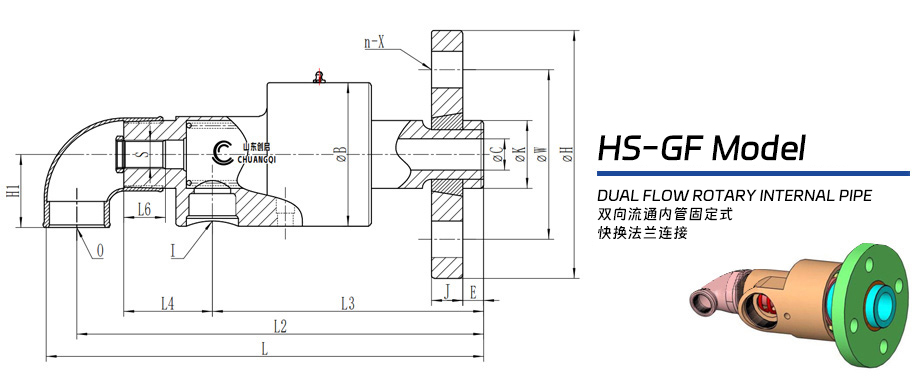

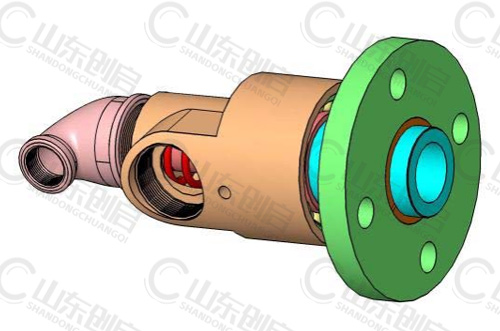

HS-GF型旋轉接頭雙向流通內管固定式半分環快換法蘭連接
DN	Model	K	I	O	S	L	L2	L3	L4	L5	L6	H1	B	C
15A	HS-GF15-6-RH/LH	Φ25	Rc?	Rc?	G?-RH/LH	158	143	91	35	30	28	28	Φ55	Φ12
20A	HS-GF20-8-RH/LH	Φ30	Rc?	Rc?	G?-RH/LH	172	158	97	37	32	31	31	Φ62	Φ16
25A	HS-GF25-10-RH/LH	Φ35	Rc?	Rc?	G?-RH/LH	177	162	102	45	32	33	33	Φ74	Φ20
25A	HS-GF25-10-RH/LH	Φ35	Rc?	Rc?	G?-RH/LH	177	162	102	45	32	33	33	Φ74	Φ20
32A	HS-GF32-15-RH/LH	Φ45	Rc1?	Rc?	G?-RH/LH	220	203	129	53	42	35	35	Φ90	Φ30
40A	HS-GF40-20-RH/LH	Φ50	Rc1?	Rc?	G?-RH/LH	235	218	132	55	42	38	38	Φ95	Φ35
50A	HS-GF50-25-RH/LH	Φ60	Rc1?	Rc1	G1-RH/LH	311	290	183	70	61	44	44	Φ122	Φ48
65A	HS-GF65-32-RH/LH	Φ75	Rc2	Rc1?	G1?-RH/LH	370	345	207	82	68	52	52	Φ156	Φ60
80A	HS-GF80-50-RH/LH	Φ90	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	Φ158	Φ75
90A	HS-GF90-50-RH/LH	Φ100	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	Φ158	Φ78
快換法蘭尺寸請移至本頁面底部查看!

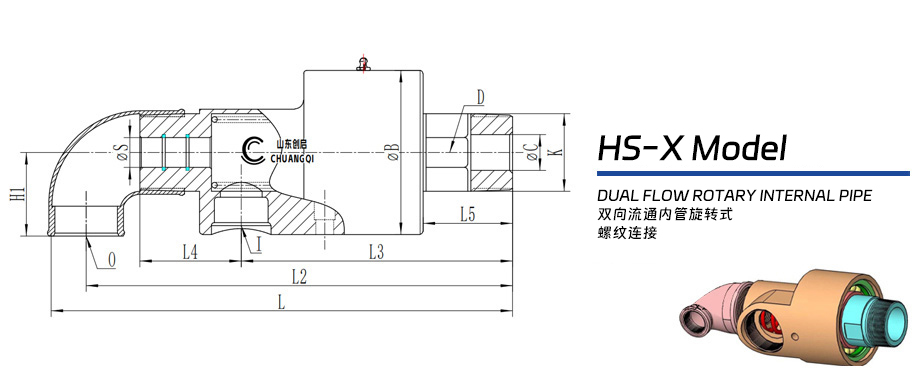

HS-X型旋轉接頭雙向流通內管旋轉式螺紋連接
DN	Model	k	I	O	S（h9/E8）	L	L2	L3	L4	L5	L6	H1	B	C	D
15A	HS-X15-6-RH/LH	R?	Rc?	Rc?	Φ10	158	143	91	35	30	28	28	Φ55	Φ12	21
20A	HS-X20-8-RH/LH	R?	Rc?	Rc?	Φ12	172	158	97	37	32	31	31	Φ62	Φ16	24
25A	HS-X25-10-RH/LH	R1	Rc?	Rc?	Φ16	177	162	102	45	32	33	33	Φ74	Φ20	30
32A	HS-X32-15-RH/LH	R1?	Rc1?	Rc?	Φ20	220	203	129	53	42	35	35	Φ90	Φ30	38
40A	HS-X40-20-RH/LH	R1?	Rc1?	Rc?	Φ25	235	218	132	55	42	38	38	Φ95	Φ35	44
50A	HS-X50-25-RH/LH	R2	Rc1?	Rc1	Φ32	311	290	183	70	61	44	44	Φ122	Φ48	55
65A	HS-X65-32-RH/LH	R2?	Rc2	Rc1?	Φ40	370	345	207	82	68	52	52	Φ156	Φ60	75
80A	HS-X80-50-RH/LH	R3	Rc2?	Rc2	Φ57	412	376	229	89	80	62	62	Φ158	Φ75	/
90A	HS-X90-50-RH/LH	R3?	Rc2?	Rc2	Φ57	412	376	229	89	80	62	62	Φ158	Φ78	/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

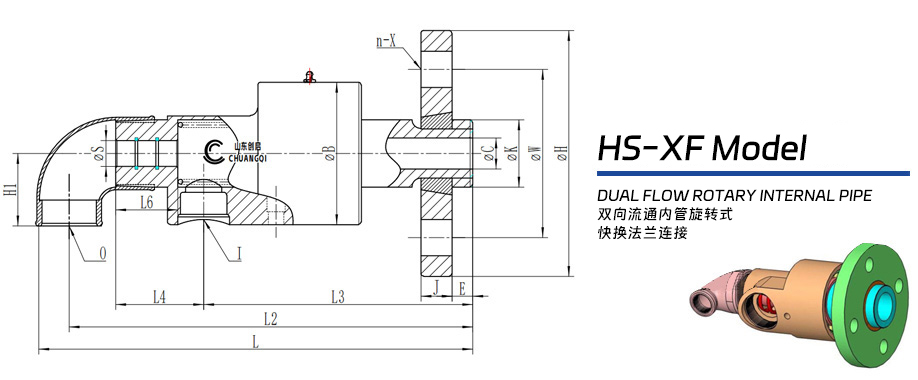

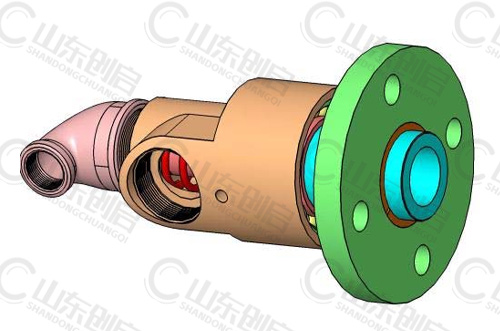

HS-XF型旋轉接頭雙向流通內管旋轉式半分環快換法蘭連接
DN	Model	K	I	O	S（h9/E8）	L	L2	L3	L4	L5	L6	H1	B	C
15A	HS-XF15-6-RH/LH	Φ25	Rc?	Rc?	Φ10	158	143	91	35	30	28	28	Φ55	Φ12
20A	HS-XF20-8-RH/LH	Φ30	Rc?	Rc?	Φ12	172	158	97	37	32	31	31	Φ62	Φ16
25A	HS-XF25-10-RH/LH	Φ35	Rc?	Rc?	Φ16	177	162	102	45	32	33	33	Φ74	Φ20
32A	HS-XF32-15-RH/LH	Φ45	Rc1?	Rc?	Φ20	220	203	129	53	42	35	35	Φ90	Φ30
40A	HS-XF40-20-RH/LH	Φ50	Rc1?	Rc?	Φ25	235	218	132	55	42	38	38	Φ95	Φ35
50A	HS-XF50-25-RH/LH	Φ60	Rc1?	Rc1	Φ32	311	290	183	70	61	44	44	Φ122	Φ48
65A	HS-XF65-32-RH/LH	Φ75	Rc2	Rc1?	Φ40	370	345	207	82	68	52	52	Φ156	Φ60
80A	HS-XF80-50-RH/LH	Φ90	Rc2?	Rc2	Φ57	412	376	229	89	80	62	62	Φ158	Φ75
90A	HS-XF90-50-RH/LH	Φ100	Rc2?	Rc2	Φ57	412	376	229	89	80	62	62	Φ158	Φ78
快換法蘭尺寸請移至本頁面底部查看!

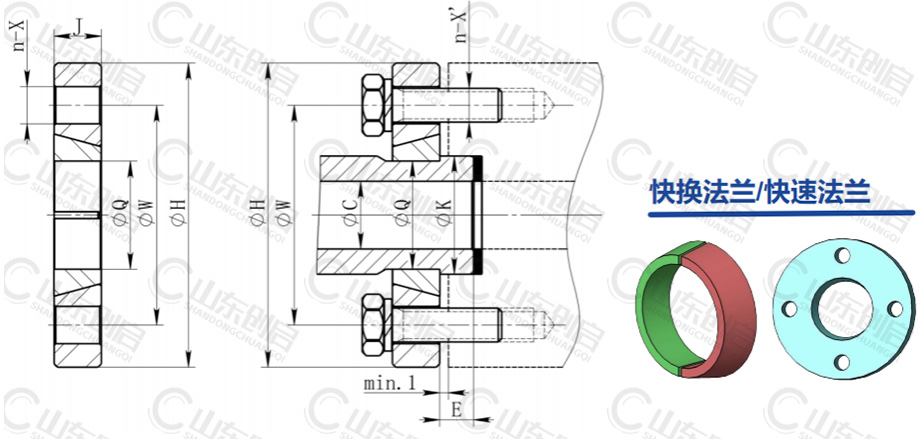

快換法蘭規格尺寸

DN	Order-No.	C	K(e8/H9)	W	H	E	J	n-X	n-X'
10A	00013010.00	8	20	40	60	8	14	4-Φ10	4-M8
15A	00013015.00	12	25	50	70	8	14	4-Φ10	4-M8
20A	00013020.00	17	30	55	80	10	14	4-Φ12	4-M10
25A	00013025.00	20	35	65	90	10	14	4-Φ12	4-M10
32A	00013032.00	30	45	75	100	12	16	4-Φ14	4-M12
40A	00013040.00	35	50	85	115	12	16	4-Φ14	4-M12
50A	00013050.00	45	60	95	125	16	180	4-Φ14	4-M12
65A	00013065.00	60	75	110	140	20	20	4-Φ14	4-M12
80A	00013080.00	70	90	130	160	22	23	4-Φ14	4-M12
90A	00013090.00	80	100	150	180	22	23	6-Φ18	6-M16
100A	00013100.00	95	115	165	200	22	25	6-Φ18	6-M16
125A	00013125.00	120	150	190	230	22	25	8-Φ18	8-M16
150A	00013150.00	150	175	225	265	22	25	8-Φ18	8-M16
備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件
