快換法蘭是一種內圓面帶錐度的法蘭，和半分環配合使用；詳見下圖：

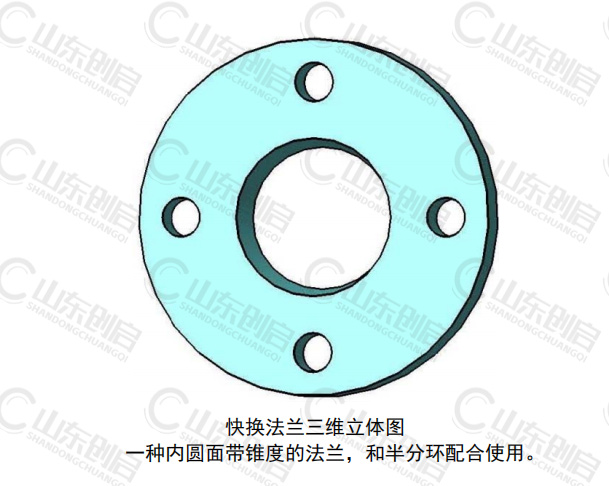

快換法蘭三維立體圖示
半分環是一種外圓面帶錐度的鋸成兩半的圓環，和快換法蘭配合使用；詳見下圖：

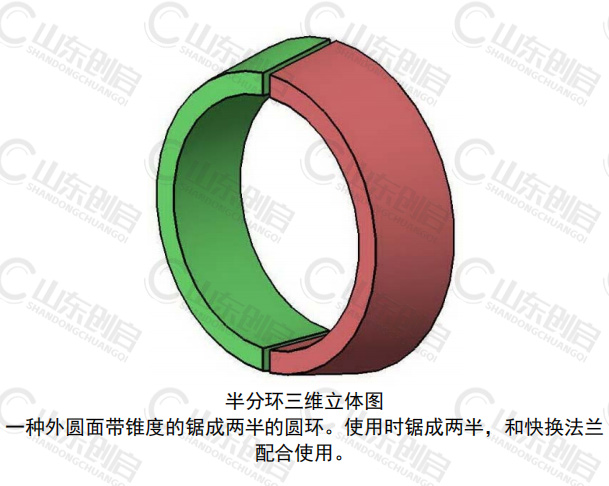

半分環三維立體圖示
二、快換法蘭和半分環的安裝使用

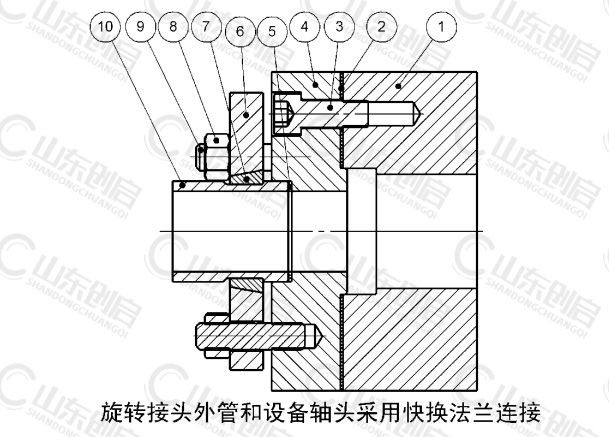

圖示為、快換法蘭連接式外管、快換法蘭和半分環的安裝示例
零件名稱： 1.設備軸頭 2.密封墊片 3.內六角螺栓 4.軸頸法蘭 5.墊片 6.快換法蘭 7.半分環 8.六角螺母 9.雙頭螺柱 10.旋轉接頭快換外管
使用說明：快換法蘭連接式外管（10）通過過渡法蘭（4）和設備軸頭（1）連接，和設備同步運轉。安裝后，快換法蘭（6）和過渡法蘭（4）之間存在環形間隙，這個距離大約為 3 到 5 毫米，而且這個間隙在 360°圓周方向均勻分布。快換外管（10）和過渡法蘭（4）之間的密封，采用密封墊片，這個密封墊片，可以是紫銅墊片，也可以是聚四氟乙烯材質的墊片，也可以是石棉墊片，也可以是柔性石墨墊片，也可以直接使用一個合適的 O 形圈。
安裝時，先把快換法蘭（6）套到快換外管（10）上，注意：讓快換法蘭內圓面帶錐度的大端朝外。然后在快換法蘭（10）的凹朝內放入半分環（7），注意：讓半分環外圓面帶錐度的大端朝外。然后讓快換法蘭（6）靠在半分環（8）的外圓面上。注意：快換法蘭的內圓柱面帶錐度的大端的端面不適合作為密封面，因?yàn)?Q 系列旋轉接頭由于內部結構安裝的需要，外管和法蘭不能作為一個整體安裝使用。
快換外管（10）的定位止口外徑的配合公差推薦為-0.1/-0.2，過渡法蘭（4）止口相配合孔的配合公差推薦為：0/+0.1。

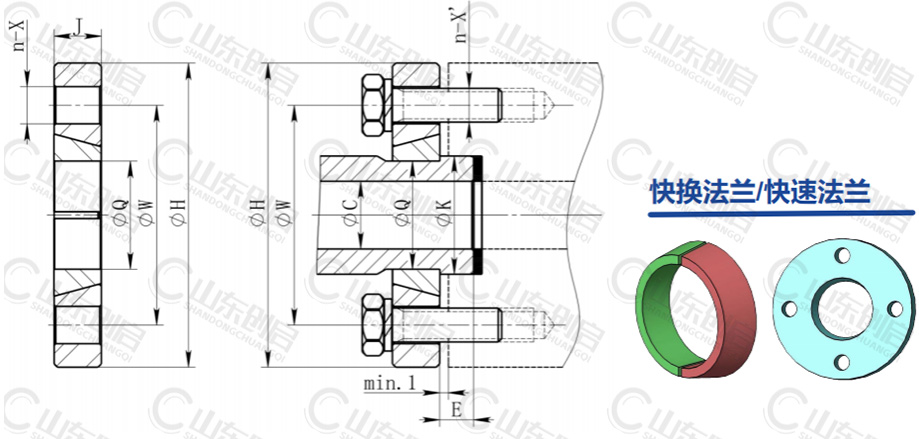

三、快換法蘭規格尺寸
| DN | Order-No. | C | K(e8/H9) | W | H | E | J | n-X | n-X' |
| 10A | 00013010.00 | 8 | 20 | 40 | 60 | 8 | 14 | 4-Φ10 | 4-M8 |
| 15A | 00013015.00 | 12 | 25 | 50 | 70 | 8 | 14 | 4-Φ10 | 4-M8 |
| 20A | 00013020.00 | 17 | 30 | 55 | 80 | 10 | 14 | 4-Φ12 | 4-M10 |
| 25A | 00013025.00 | 20 | 35 | 65 | 90 | 10 | 14 | 4-Φ12 | 4-M10 |
| 32A | 00013032.00 | 30 | 45 | 75 | 100 | 12 | 16 | 4-Φ14 | 4-M12 |
| 40A | 00013040.00 | 35 | 50 | 85 | 115 | 12 | 16 | 4-Φ14 | 4-M12 |
| 50A | 00013050.00 | 45 | 60 | 95 | 125 | 16 | 180 | 4-Φ14 | 4-M12 |
| 65A | 00013065.00 | 60 | 75 | 110 | 140 | 20 | 20 | 4-Φ14 | 4-M12 |
| 80A | 00013080.00 | 70 | 90 | 130 | 160 | 22 | 23 | 4-Φ14 | 4-M12 |
| 90A | 00013090.00 | 80 | 100 | 150 | 180 | 22 | 23 | 6-Φ18 | 6-M16 |
| 100A | 00013100.00 | 95 | 115 | 165 | 200 | 22 | 25 | 6-Φ18 | 6-M16 |
| 125A | 00013125.00 | 120 | 150 | 190 | 230 | 22 | 25 | 8-Φ18 | 8-M16 |
| 150A | 00013150.00 | 150 | 175 | 225 | 265 | 22 | 25 | 8-Φ18 | 8-M16 |
| 備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件 |
